Инвертор PS24/700C-P-1 (850 ВА/650 Вт)

Инвертор напряжения PS24/700C-P-1 с выходной мощностью 850 ВА/650 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения 24 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:

• оборудования связи и телекоммуникаций;
• промышленных приборов;
• электронной и электротехнической аппаратуры на объектах, где имеются источники постоянного напряжения 24 В (например, аккумуляторные батареи).

Опционально в комплекте с инвертором можно заказать отдельный модуль электронного байпаса.

Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка модуля электронного байпаса и контроллера серии PSC с интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).

Конструктивное исполнение

Инвертор PS24/700С-P-1 предназначен для установки в стандартную 19-дюймовую стойку (шкаф). Он выполнен в виде конструктивно законченного модуля в корпусе высотой 1U шириной 483 мм с фронтальным доступом к интерфейсам и подключениям.

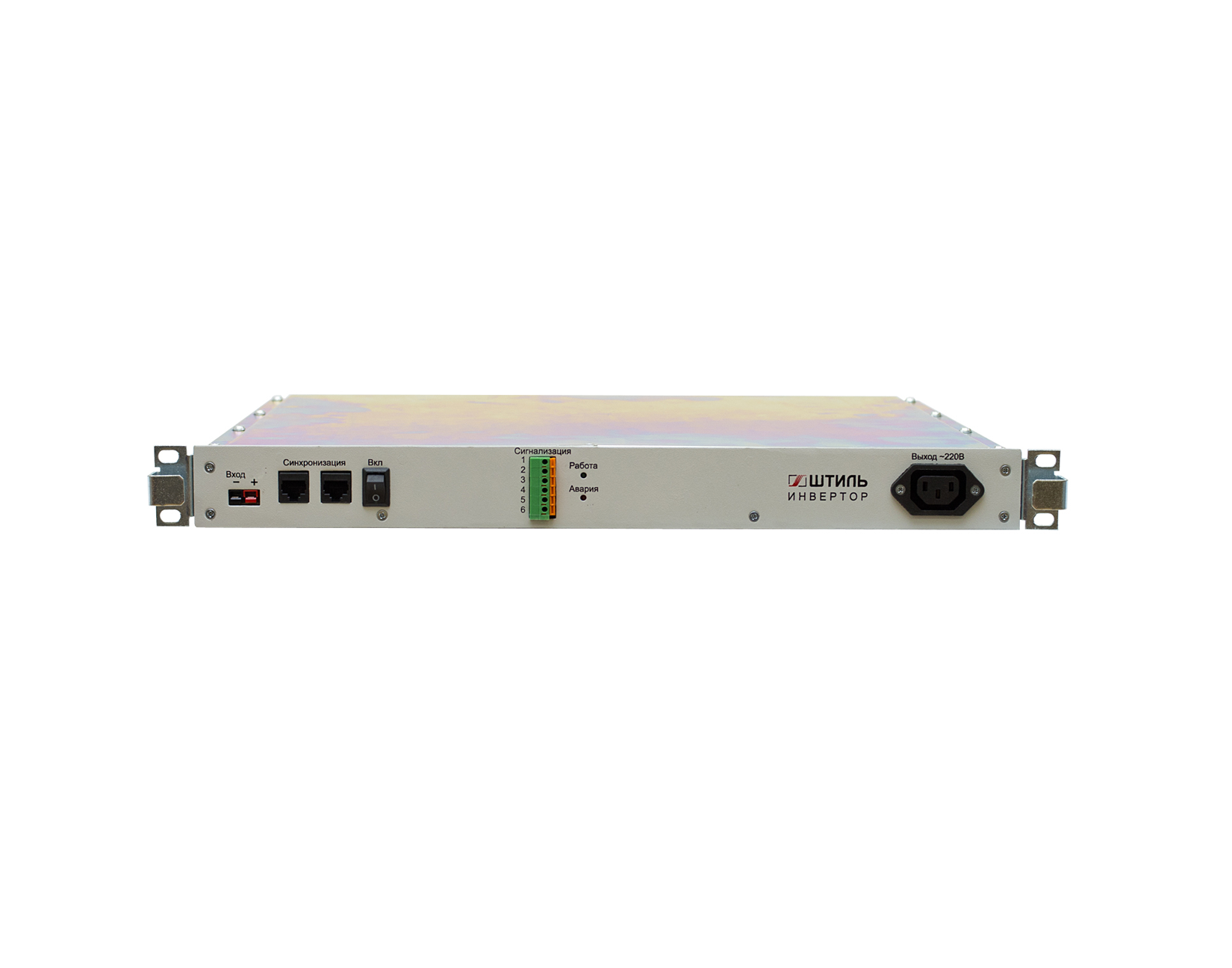

Передняя панель оснащена разъемами для подключения источника постоянного тока (например, АКБ) и кабелей синхронизации при параллельной работе, трехполюсной розеткой С13 для подключения нагрузки, клеммной колодкой сигнализации. Кроме того, на передней панели расположены выключатель, клавиатура и светодиодные индикаторы рабочих состояний.

Параллельная работа

PS24/700С-P-1 может использоваться как для автономной работы, так и для параллельной работы (до 6 приборов) для увеличения мощности или построения резервируемых конфигураций по схеме N+1. Опционально, при дополнительном использовании модуля электронного байпаса, возможна организация параллельной работы до 12 инверторов.

Отличные технические характеристики

• стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
• точность поддержания выходного напряжения – ±3%;
• точность поддержания выходной частоты – ±0,5%;
• рабочий диапазон входного постоянного напряжения – 20-30 В;
• высокая перегрузочная способность;
• КПД – 87%.

Функциональность и надёжность

• плавный пуск;
• фронтальный доступ к интерфейсам и подключениям;
• многоуровневая электронная защита;
• встроенный входной и выходной фильтр высокочастотных помех;
• параллельная работа (до 6 приборов);
• дистанционная сигнализация за счёт «сухих» контактов и удаленный мониторинг.
