Инвертор PS48-60/500 (500 ВА/375 Вт)

Инвертор напряжения PS48-60/500 с выходной мощностью 500 ВА/375 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:

• оборудования связи и телекоммуникаций;
• электронной и электротехнической аппаратуры;
• производственного оборудования;

PS48-60/500 имеет расширенный диапазон входного напряжения постоянного тока 40,5 В-72 В и поддерживает параллельную работу: максимальное количество подключаемых инверторов при параллельной работе – 10 шт.

Отличительной особенностью PS48-60/500 является поддержка двух режимов работы:

• от источника постоянного напряжения;
• от сети переменного тока – режим байпас с функцией стабилизатора переменного напряжения.

Инвертор работает в режиме байпас, если входное переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и производится за 0 мс.

Конструктивное исполнение

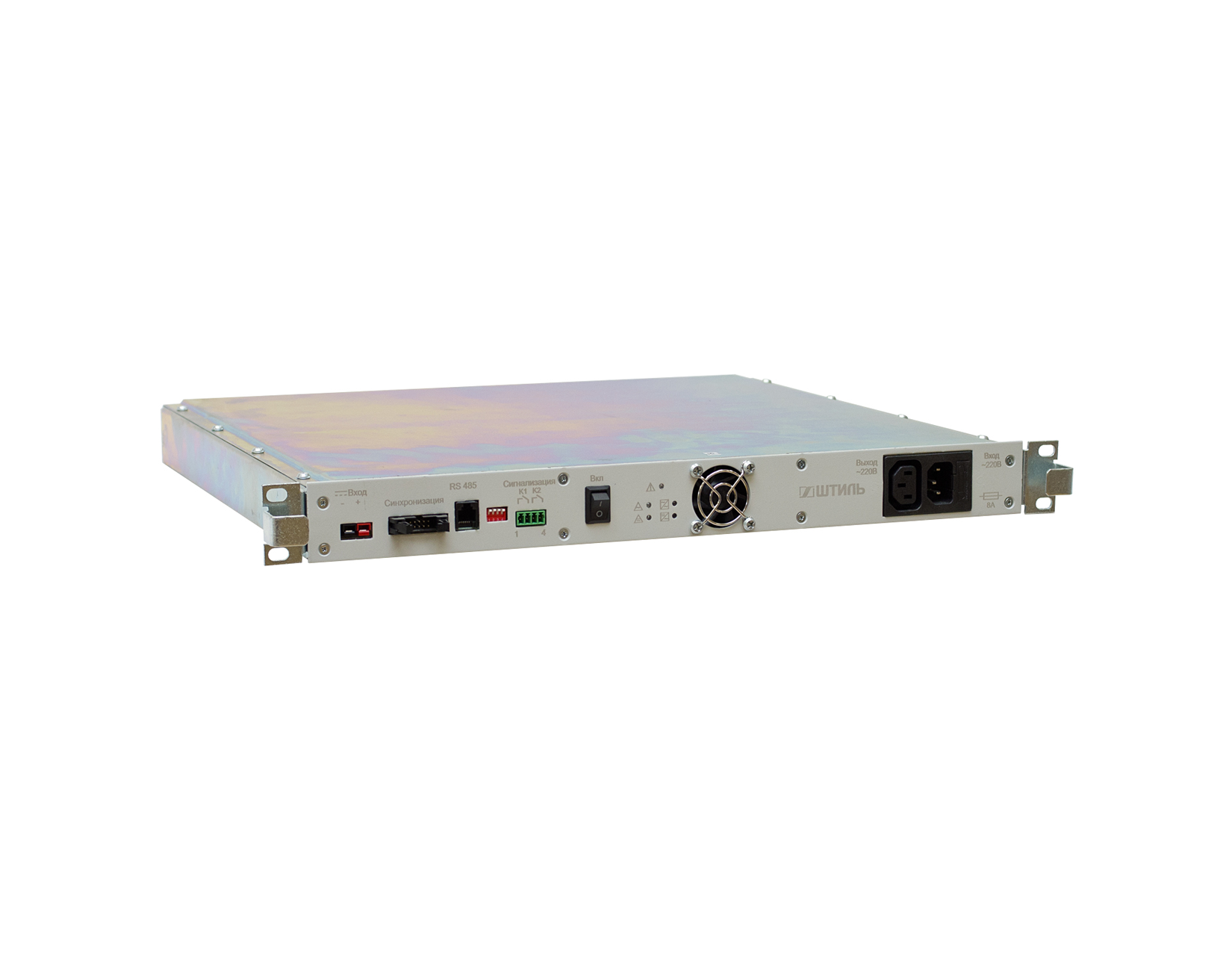

Инвертор PS48-60/500 представляет собой 19-дюймовый модуль высотой 1U с фронтальным доступом к интерфейсам и подключениям.

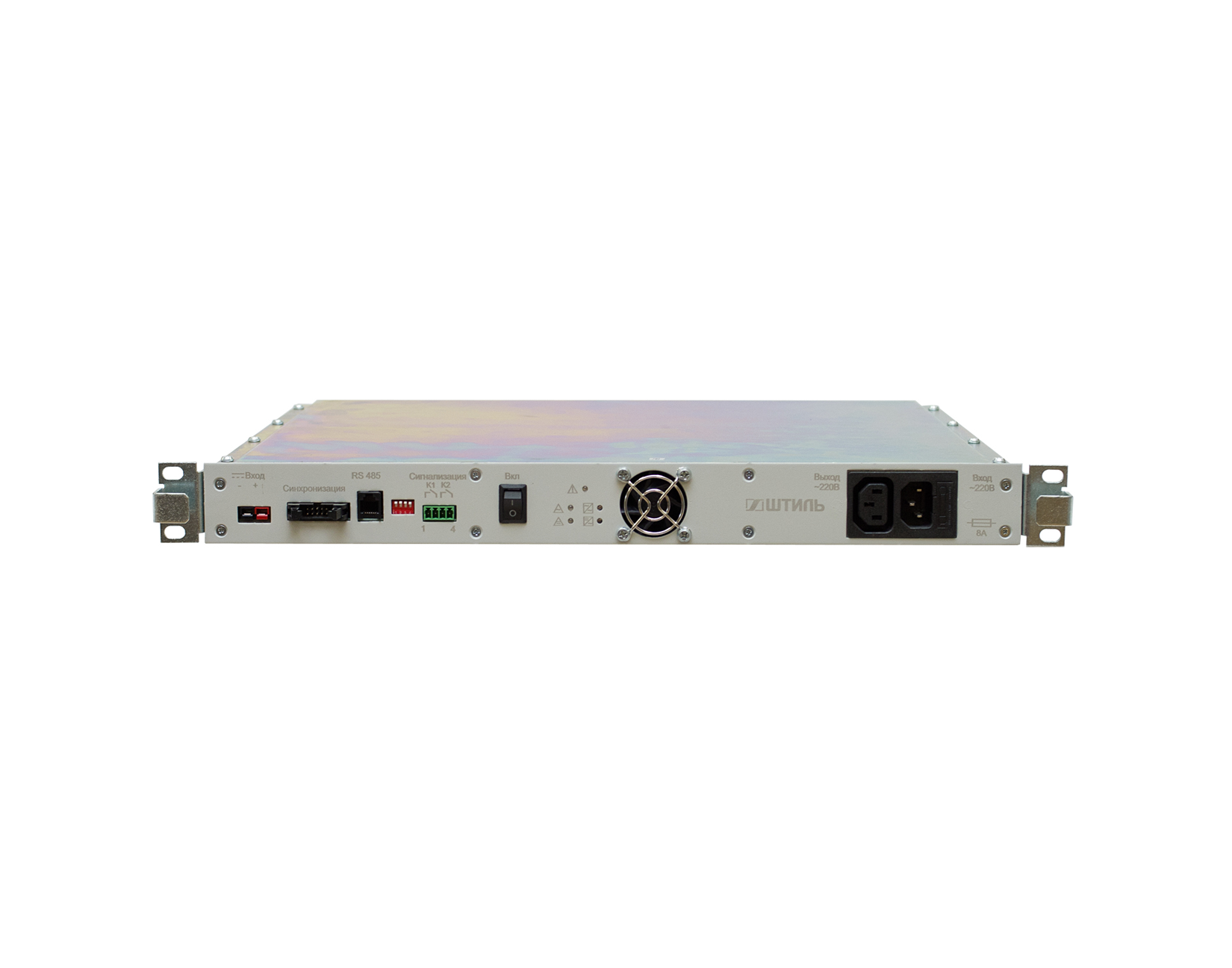

Передняя панель прибора оснащена выключателем, светодиодными индикаторами рабочих состояний, соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе и дистанционной сигнализации («сухие контакты»), а также вилкой для подключения входного переменного напряжения 220 В.

Мониторинг

PS48-60/500 поддерживает дистанционную сигнализацию за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера Штиль PSC-200.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).

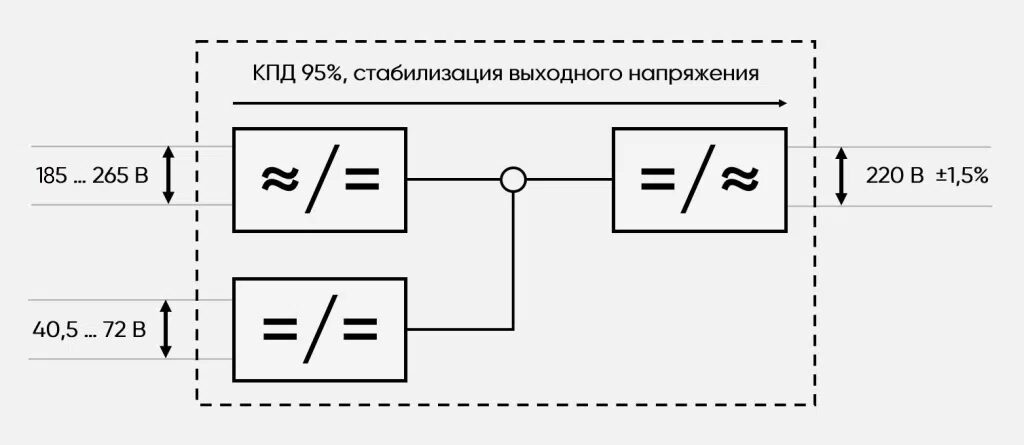

Схема работы

Отличные технические характеристики

• стабилизированное синусоидальное выходное напряжение 220 В, 50 Гц;
• точность поддержания выходного напряжения – ±1,5%;
• точность поддержания выходной частоты – ±1%;
• рабочий диапазон входного постоянного напряжения – 40,5-72 В;
• низкий уровень шума;
• КПД – ≥90.

Функциональность и надёжность

• плавный пуск;
• фронтальный доступ к интерфейсам и подключениям;
• многоуровневая электронная система защиты с автовосстановлением;
• параллельная работа (до 10 приборов);
• дистанционная сигнализация за счёт «сухих» контактов и удаленный мониторинг.
