Батарейный модуль BMR-192-12-С

Артикул: BMR-192-12-С
Рейтинг:
(0 голосов)
135 800 р
Количество:
ПроизводительШтиль
поделиться

Данные модели батарейных модулей Штиль серии BMR (Battery Module Rack), разработанные для однофазных ИБП серии SR-L мощностью 6-10 кВА, предназначены для компактного размещения внешних аккумуляторных батарей, рассчитанных на небольшое время автономной работы (от 10 мин до 3-4 ч). Как и модели однофазных ИБП серии SR-L батарейные модули BMR выпускаются в стоечном исполнении (Rack) с габаритными размерами, соответствующими размерам ИБП.

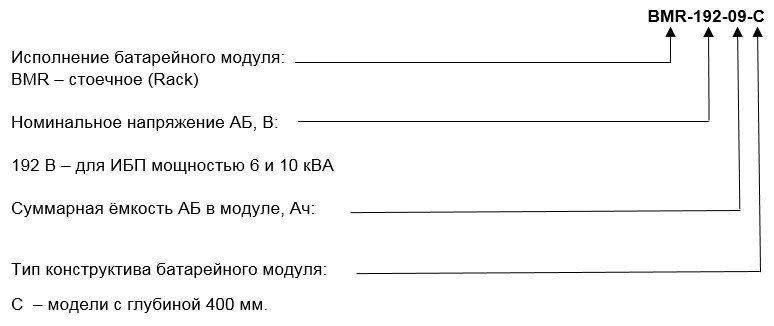

Структура наименований батарейных модулей серии BMR

Модельный ряд батарейных модулей серии BMR для ИБП серии SR-L 6-10 кВА

Модель ИБП Штиль серии SR Модель батарейного модуля Габариты батарейного модуля (ВхШхГ), мм Устанавливаемые аккумуляторные батареи
Количество АБ в модуле Емкость одной АБ, Ач Суммарная емкость АБ в модуле, Ач
SR1106L, SR1110L BMR-192-09 89(2U)х483х700 16 9 9
BMR-192-12 133(3U)х483х700 12 12
BMR-192-09-С 178(4U)х483х400 9 9
BMR-192-12-С 266(6U)х483х400 12 12

Поддерживается возможность параллельного подключения до 6 батарейных модулей серии BMR.

Определение необходимой суммарной емкости внешних АБ для конкретной модели ИБП зависит от требуемого времени автономной работы и мощности нагрузки. В разделе Характеристики можно найти таблицы зависимости времени автономной работы от суммарной емкости АБ и уровня нагрузки для каждой модели ИБП серии SR-L 6-10 кВА.

Точный расчет требуемой емкости аккумуляторных батарей и подбор оптимального решения для их размещения в батарейных модулях серии BMR Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

  1. Возможность параллельного подключения до 6 батарейных модулей;
  2. Автоматический выключатель для защиты АБ;
  3. Удобная коммутация АБ в модуле;
  4. Фронтальный доступ к выдвижным блокам АБ позволяет заменить АБ без демонтажа батарейного модуля;
  5. Широкий набор функций контроля работы аккумуляторных батарей:
    • Мониторинг состояния (напряжения блока (элемента), внутреннего сопротивление блока (элемента), температуры, тока, общего напряжения системы АБ);
    • Тестирование ёмкости;
    • Защита от глубокого разряда (LVD);
    • Термокомпенсация заряда (опция);
    • Контроль АБ по "средней" точке (опция).
Модель батарейного модуля серии BMR для ИБП SR1106L и SR1110L
BMR-192-09 BMR-192-12 BMR-192-09-C BMR-192-12-C
Общие характеристики
Исполнение модуля стоечное (Rack)
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение группы АБ в модуле, В 192
Количество 12-вольтовых АБ, шт 16
Суммарная емкость АБ в модуле, Ач 9 12 9 12
Емкость одной 12-вольтовой АБ, Ач 9 12 9 12
Функционал управления АБ мониторинг состояния, тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция)
Механические характеристики
Габариты модуля (ВxШxГ), мм 89(2U)х483х700 133(3U)х483х700 178(4U)х483х400 266(6U)х483х400
Масса (с АБ), кг 57 76 57 76
Подключение
Тип разъема для соединения с ИБП разъем TD50A ("Андерсон")
Эксплуатационные характеристики
Диапазон рабочей температуры, 0С от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25 )
Диапазон температуры хранения,0С от -20 до +40
Относительная влажность, %  от 0 до 95 (без конденсата)
Срок службы АБ, лет 7 (в зависимости от условий эксплуатации)
