Инвертор напряжения Штиль PS 48-60/1000 (I)

Артикул: PS 48-60/1000 (I)
Рейтинг:
(0 голосов)
Цена по запросу
Количество:
ПроизводительШтиль
поделиться

Инверторы «Штиль» PS 48-60/1000 (I)

Линейка инверторов «Штиль» с входным напряжением 48 В и 60 В и выходной мощностью 1000 ВА (750 Вт) представлена двумя моделями: PS 48-60/1000 (I) и PS 48-60/1000.

Данные устройства осуществляют преобразование входного постоянного напряжения 48 В и 60 В и входного переменного напряжения 220 В, 50 Гц (только модель PS 48-60/1000) в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц и отлично подойдут для организации надежного электроснабжения оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры, производственного оборудования.

Отличительной особенностью данных решений является расширенный диапазон входного напряжения постоянного тока  40,5 В - 72 В.

Режимы работы

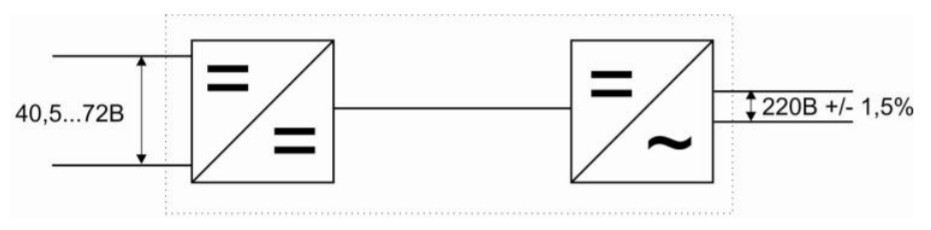

Модель PS 48-60/1000 (I) поддерживает режим работы только от источника постоянного напряжения:

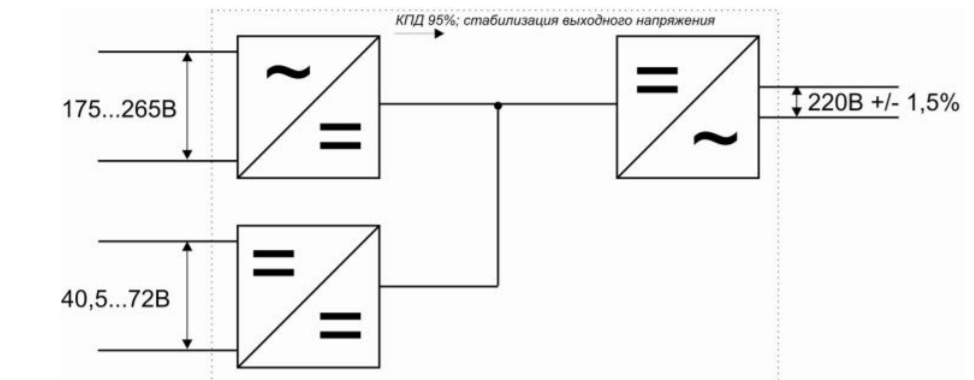

Модель PS 48-60/1000 поддерживает два режима работы: от источника постоянного напряжения и от сети переменного тока (с функцией стабилизатора переменного напряжения):

Инвертор PS 48-60/1000 работает в режиме стабилизации переменного напряжения, если характеристики сети входного переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения через DC-AC каскад. Переключение питания изделия от постоянного или переменного напряжения не отражается на форме выходного напряжения и производится за 0 мс.

Конструктивное исполнение

Изделия представляют собой 19-дюймовый модуль высотой 1U с фронтальным доступом к интерфейсам и подключениям. Передняя панель оснащена соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе, дистанционной сигнализации («сухие контакты»), а также вилкой для подключения входного переменного напряжения 220 В (только для модели PS 48-60/1000). На передней панели также расположены выключатель и светодиодные индикаторы рабочих состояний инвертора.

Параллельная работа

Обе модели поддерживают параллельную работу инверторов. Максимальное количество подключаемых инверторов при параллельной работе – 10 шт.

Мониторинг

Изделия поддерживают локальный мониторинг за счёт наличия "сухих" контактов, удаленный мониторинг возможен как дополнительная опция (производится с помощью контроллера Штиль PSC-200.04.02).

Контроллер Штиль PSC-200.04.02 обеспечивает дистанционный мониторинг состояния инверторов по интерфейсам: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).

Преимущества инверторов Штиль этой серии:

  • Синусоидальное выходное напряжение 220 В, 50 Гц;
  • Поддержка двух режимов работы: от источника постоянного напряжения и от сети переменного тока (только для модели PS 48-60/1000);
  • Стабилизация сетевого напряжения (только для модели PS 48-60/1000);
  • Коррекция коэффициента мощности при работе от сети (только для модели PS 48-60/1000);
  • Переключение питания изделия от постоянного или переменного напряжения производится за 0 мс (только для модели PS 48-60/1000);
  • Высокая точность поддержания выходного напряжения при работе как от сети переменного тока, так и от источника постоянного напряжения: 220 В ± 1,5 %;
  • Высокая точность поддержания выходной частоты: 50 Гц ± 0,1%;
  • Малый коэффициент нелинейных искажений тока (до 1 % при линейной нагрузке);
  • Высокая перегрузочная способность;
  • КПД до 95% при работе от сети переменного тока и до 90% при работе от источника постоянного напряжения;
  • Электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (напряжение входной сети за пределами диапазона 40,5-72 В);
  • Ограничение пускового тока (плавный пуск);
  • Малые искажения потребляемого тока, благодаря оригинальному алгоритму управления, позволяющему компенсировать гармонические колебания постоянного тока;
  • Совместимость с нагрузками, потребляющими импульсный ток (с коэффициентом амплитуды до 3:1);
  • Система охлаждения, оптимизированная для обеспечения наиболее эффективной работы вентиляторов и минимального шума;
  • Мониторинг по «сухим контактам» («Авария», «Состояние сети»);
  • Удаленный мониторинг состояния изделия  c помощью  контроллера Штиль PSC-200.04.02 (опция);
  • Возможность параллельной работы до 10 инверторов.
Модель PS 48-60/1000 (I) PS 48-60/1000
Выходная мощность, ВА/Вт 1000/750
Исполнение 19-дюймовый модуль высотой 1U
Поддержка режима работы от сети переменного тока (с функцией стабилизатора переменного напряжения) нет есть
Входные характеристики
Номинальное входное постоянное напряжение, В 48, 60
Рабочий диапазон входного постоянного напряжения, В 40,5-72
Нижний порог отключения нагрузки, В 40,5
Нижний порог подключения нагрузки, В 42,5
Верхний порог отключения нагрузки, В 72
Верхний порог подключения нагрузки, В 69
Максимальный входной ток, А 21
Плавный пуск да
Входные характеристики напряжения при режиме работы от сети переменного тока
Номинальное входное переменное напряжение, В - 220
Допустимый диапазон входного переменного напряжения, В - 175-265
Номинальная входная частота, Гц - 50 ± 2,5
Входной коэффициет мощности   0,99
Нижний порог отключения (переход на питание от источника постоянного напряжения), В - 160
Нижний порог включения (восстановление питания от сети переменного тока), В - 167
Верхний порог отключения (переход на питание от источника постоянного напряжения), В - 270
Верхний порог включения (восстановление питания от сети переменного тока), В - 263
Время переключения питания изделия от постоянного или переменного напряжения, мс - 0
Выходные характеристики
Форма выходного сигнала синусоида
Номинальное выходное напряжение при работе от источника постоянного напряжения, В 220 (до 230 В, шаг 1 В)
Номинальное выходное напряжение при работе от сети переменного тока, В - 220 (до 230 В, шаг 1 В)
Точность поддержания выходного напряжения при работе от источника постоянного напряжения, % ±1,5
Точность поддержания выходного напряжения при работе от сети переменного тока, % ±1,5
Номинальная выходная частота, Гц 50
Точность поддержания выходной частоты, % ±0,1
Максимальный выходной ток, А 4,54
Коэффициент искажения гармоник выходного
напряжения,
<= 1 % при линейной нагрузке, <=3% при нелинейной нагрузке
Крест-фактор 3:1
Перегрузочная способность (уровень нагрузки - в процентах от номинального значения) до 105% - длительно, от 105% до 150% - 5 с последующим отключением
КПД при работе от источника питания постоянного тока с номинальным напряжением 48 В, % >= 87
КПД при работе от источника питания постоянного тока с номинальным напряжением 60 В, % >= 90
КПД при работе от входной сети переменного тока с номинальным значением напряжения 220 В, % >= 95
Защита
Защита от перегрузка по выходу электронная защита с автоматическим восстановлением
Защита от короткого замыкания электронная защита с автоматическим восстановлением
Защита от перегрева электронная защита с автоматическим восстановлением
Защита от неправильной полярности электронная защита с автоматическим восстановлением
Защита от пониженного входного напряжения (<=40,5 В) электронная защита c автоматическим восстановлением (включение при напряжении >= 42,5 В )
Защита от повышенного входного напряжения (>=72 В) электронная защита c автоматическим восстановлением (включение при напряжении <= 69 В)
Панель управления и интерфейсы
Светодиодная индикация режимов работы "общая авария", "режим DC/DC", "Вход DC не в норме" "общая авария", "режим DC/DC", режим "АС/АС", "Вход DC не в норме", "Вход АC не в норме"
Сухие контакты 1 шт.: «Авария» 2 шт.: «Авария» и «Состояние сети»
RS-485 есть
Удаленный мониторинг (интерфейсы: USB, Ethernet) производится с помощью контроллера Штиль PSC-200.04.02 (опция)
Параллельная работа есть, до 10 шт.
Подключение
Входная сеть постоянного тока клеммы "+" и "-"
Входная сеть переменного тока ~ 220 В 50 Гц   с помощью вилки для подключения входного напряжения ~ 220 В (входит в комплект поставки)
Нагрузка (выходные разъёмы) кабель с разъёмом типа АС-101
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, 0С от +5 до +40
Диапазон температуры хранения,0С от -40 до +85
Тип охлаждения принудительное
Относительная влажность, % от 0 до 90 (без конденсата)
Эквивалентный уровень акустических шумов, дБ <=60
Срок службы, лет 20
Срок хранения, лет 2
Степень защиты от пыли и влаги IP20
Наработка на отказ, ч 200000
Гарантия, мес 24
Механические характеристики
Габариты (ВхШхГ), мм 44х483х380
Масса, кг 5
Стандарты и сертификаты
Сертификаты РФ Декларации о соответствии требованиям к оборудованию электропитания предприятий связи
Устойчивость к физическим воздействиям в соответствии с ГОСТ 17516.1, группа М1: - синусоидальная вибрация в диапазоне частот от 5 до 35 Гц с максимальной амплитудой ускорения 5 м/с2 (0,5 g)
Безопасность ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.2-75, ГОСТ 12.2.007.6-75
