Инвертор напряжения Штиль PS 48-60/500 (I)

Инверторы «Штиль» PS 48-60/500 (I)

Линейка инверторов «Штиль» с входным напряжением 48 В или 60 В и выходной мощностью 500 ВА (375 Вт) представлена двумя моделями: PS 48-60/500 (I) и PS 48-60/500.

Данные устройства осуществляют преобразование входного постоянного напряжения 48 В и 60 В и входного переменного напряжения 220 В, 50 Гц (только модель PS 48-60/500) в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц и отлично подойдут для организации надежного электроснабжения оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры, производственного оборудования.

Отличительной особенностью данных решений является расширенный диапазон входного напряжения постоянного тока  40,5 В - 72 В.

Режимы работы

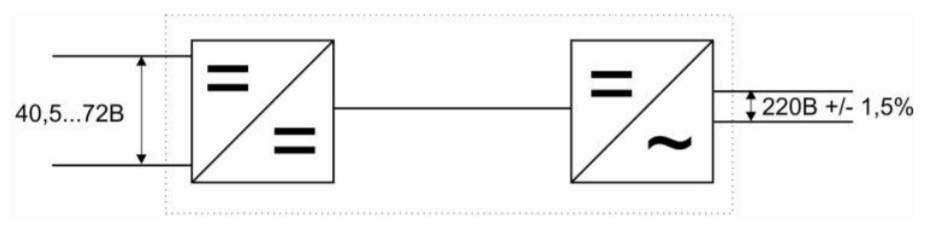

Модель PS 48-60/500 (I) поддерживает режим работы только от источника постоянного напряжения:

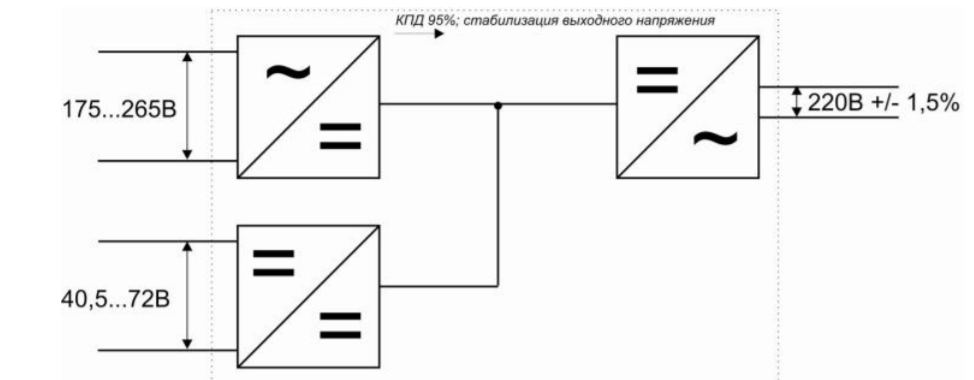

Модель PS 48-60/500 поддерживает два режима работы: от источника постоянного напряжения и от сети переменного тока (с функцией стабилизатора переменного напряжения):

Инвертор PS 48-60/500 работает в режиме стабилизации переменного напряжения, если характеристики сети входного переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения через DC-AC каскад. Переключение питания изделия от постоянного или переменного напряжения не отражается на форме выходного напряжения и производится за 0 мс.

Конструктивное исполнение

Изделия представляют собой 19-дюймовый модуль высотой 1U с фронтальным доступом к интерфейсам и подключениям. Передняя панель оснащена соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе, дистанционной сигнализации («сухие контакты»), а также вилкой для подключения входного переменного напряжения 220 В (только для модели PS 48-60/1500). На передней панели также расположены выключатель и светодиодные индикаторы рабочих состояний инвертора.

Параллельная работа

Обе модели поддерживают параллельную работу инверторов. Максимальное количество подключаемых инверторов при параллельной работе – 10 шт.

Мониторинг

Изделия поддерживают локальный мониторинг за счёт наличия "сухих" контактов, удаленный мониторинг возможен как дополнительная опция (производится с помощью контроллера Штиль PSC-200.04.02).

Контроллер Штиль PSC-200.04.02 обеспечивает дистанционный мониторинг состояния инверторов по интерфейсам: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).

Преимущества инверторов Штиль этой серии:

• Синусоидальное выходное напряжение 220 В, 50 Гц;
• Поддержка двух режимов работы: от источника постоянного напряжения и от сети переменного тока (только для модели PS 48-60/500);
• Стабилизация сетевого напряжения (только для модели PS 48-60/500);
• Коррекция коэффициента мощности при работе от сети (только для модели PS 48-60/500);
• Переключение питания изделия от постоянного или переменного напряжения производится за 0 мс (только для модели PS 48-60/500);
• Высокая точность поддержания выходного напряжения при работе как от сети переменного тока, так и от источника постоянного напряжения: 220 В ± 1,5 %;
• Высокая точность поддержания выходной частоты: 50 Гц ± 0,1%;
• Малый коэффициент нелинейных искажений тока (до 1 % при линейной нагрузке);
• Высокая перегрузочная способность;
• КПД до 95% при работе от сети переменного тока и до 90% при работе от источника постоянного напряжения;
• Электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (напряжение входной сети за пределами диапазона 40,5-72 В);
• Ограничение пускового тока (плавный пуск);
• Малые искажения потребляемого тока, благодаря оригинальному алгоритму управления, позволяющему компенсировать гармонические колебания постоянного тока;
• Совместимость с нагрузками, потребляющими импульсный ток (с коэффициентом амплитуды до 3:1);
• Система охлаждения, оптимизированная для обеспечения наиболее эффективной работы вентиляторов и минимального шума;
• Мониторинг по «сухим контактам» («Авария», «Состояние сети»);
• Удаленный мониторинг состояния изделия c помощью  контроллера Штиль PSC-200.04.02 (опция);
• Возможность параллельной работы до 10 инверторов.
