Модуль внешнего байпаса EBM-10/31-WTL-1T

Артикул: EBM-10/31-WTL-1T
Рейтинг:
(0 голосов)
58 510 р
Количество:
ПроизводительШтиль
поделиться

Модули внешнего байпаса Штиль серии EBM (External Bypass Module), разработанные для однофазных (трехфазный вход, однофазный выход) ИБП серии ST мощностью 10 кВА, предназначены для организации ручного, безразрывного переключения нагрузки с инвертора ИБП на входную сеть, что позволяет проводить настройку, сервисное обслуживание и замену источника бесперебойного питания без прекращения подачи электропитания к подключённому оборудованию. Модули внешнего байпаса серии EBM для данной серии ИБП выпускаются в настенном исполнении.

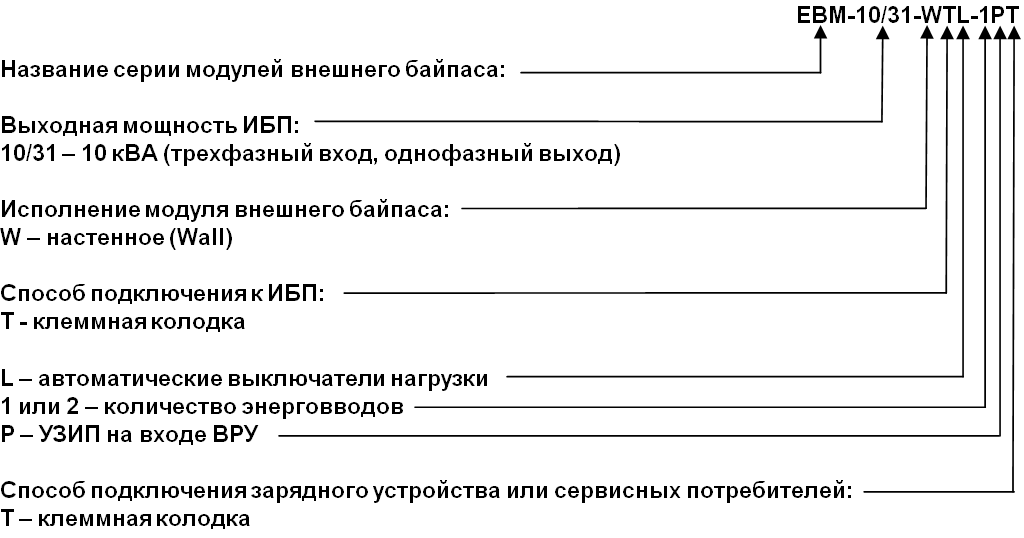

Структура наименований модулей внешнего байпаса серии EBM

Модельный ряд модулей внешнего байпаса серии EBM для ИБП серии ST 10 кВА (3:1)

Модель ИБП Штиль серии ST Модель модуля внешнего байпаса
ST3110L, ST3110SL EBM-10/31-WTL-1T
EBM-10/31-WTL-1PT
EBM-10/31-WTL-2T
EBM-10/31-WTL-2PT

Описание режимов работы модулей внешнего байпаса серии EBM

Все модели модулей внешнего байпаса разработаны специально для ИБП с трехфазным входом и однофазным выходом, оснащенных отдельным вводом для подключения цепей байпаса, и имеют два независимыми ввода для подключения внешних источников питания (см. схемы ниже): «Сеть 1» подключается в цепи питания автоматического электронного байпаса ИБП, а «Сеть 2» подключается к цепи питания выпрямителей ИБП. При отсутствии необходимости в подключении двух внешних источников питания, между входами устанавливается перемычка L1-L1.

Модули внешнего байпаса имеют три режима работы: ИБП,СЕРВИС и ОБХОД, для каждого из которых характерно определённое состояние контактов S1, S2, S3 и S4.

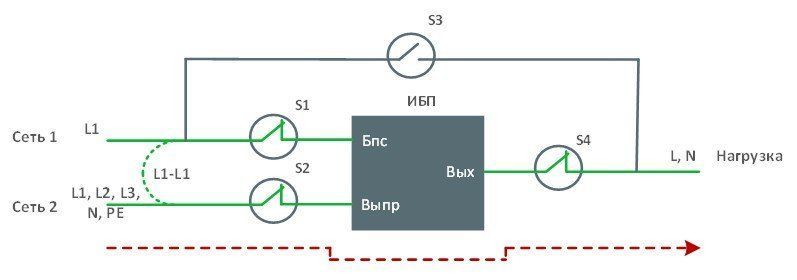

  • режим ИБП: нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2 (контакты S1, S2, S4 замкнуты, а S2 разомкнут).

Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на Сеть 1.

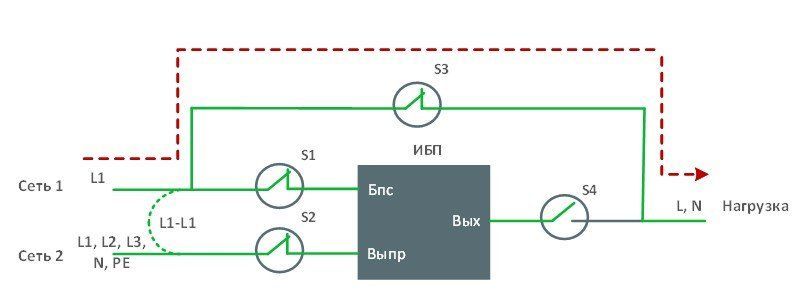

  • режим СЕРВИС: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2. ИБП работает на холостом ходу (контакты S1, S2, S3 замкнуты, а S4 разомкнут).

Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

  • режим,ОБХОД: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S3 замкнут, а S1, S2 и S4 разомкнуты).

Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Особенности

  1. «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).
  2. Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
  3. Поддержка использования резервного независимого энерговвода, подключённого к отдельному входу автоматического байпаса ИБП.
  4. Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
  5. Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.
Модель модуля внешнего байпаса серии EBM для ИБП ST3110L/ ST3110SL
EBM-10/31-WTL-1T EBM-10/31-WTL-1PT EBM-10/31-WTL-2T EBM-10/31-WTL-2PT
Общие характеристики
Исполнение настенное (wall)
Тип входной сети трехфазная пятипроводная (L1, L2, L3, N, PE)
Номинальное входное напряжение, В 380/220
Номинальная входная частота, Гц 50
Время переключения (в режим ОБХОД), мс 0
Светодиодные индикаторы (наличие напряжения), шт. 7
Отдельный ввод для электронного автоматического байпаса да
Переключение режимов работы (ИБП, СЕРВИС, ОБХОД) трехпозиционный многосекционный переключатель
Коммутация нейтрального проводника да
Механические характеристики
Габариты (ВxШxГ), мм 470x470x170
Масса, кг 9
Подключение
Входное подключение клеммы
Выходное подключение автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6
Рекомендованный автомат на внешнем РЩ С80, провод: 16 мм2
Эксплуатационные характеристики
Диапазон рабочей температуры, 0С от 0 до 50
Диапазон температуры хранения,0С от -60 до 50
Относительная влажность, %  от 0 до 98 (без конденсата)
