Модуль внешнего байпаса EBM-10-RT
Модули внешнего байпаса Штиль серии EBM (External Bypass Module), разработанные для однофазных ИБП серии SR мощностью 6-10 кВА, предназначены для организации ручного, безразрывного переключения нагрузки с инвертора ИБП на входную сеть в обход ИБП, что позволяет проводить настройку, сервисное обслуживание и замену ИБП без прекращения подачи электропитания к подключённому оборудованию. Модули внешнего байпаса серии EBM для данной серии ИБП выпускаются в стоечном исполнении.
Модельный ряд модулей внешнего байпаса серии EBM для ИБП серии SR 6-10 кВА
| Модель ИБП Штиль серии SR | Модель модуля внешнего байпаса |
|---|---|
|
SR1106L, SR1110L |

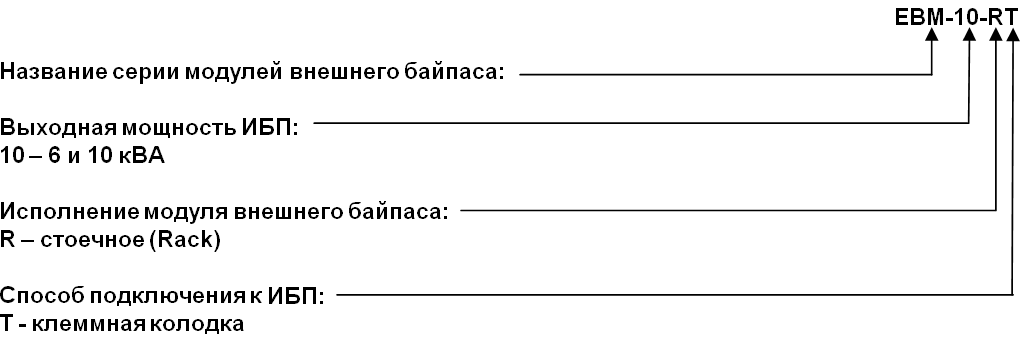

EBM-10-RT |
Описание режимов работы модулей внешнего байпаса серии EBM
Модуль внешнего байпаса серии EBM, разработанный для ИБП серии SR мощностью 6-10 кВА, предназначенный для одиночной работы ИБП (модель EBM-10-R), имеет три режима работы: ИБП,СЕРВИС и ОБХОД, для каждого из которых характерно определённое состояние контактов S1, S2 и S3.

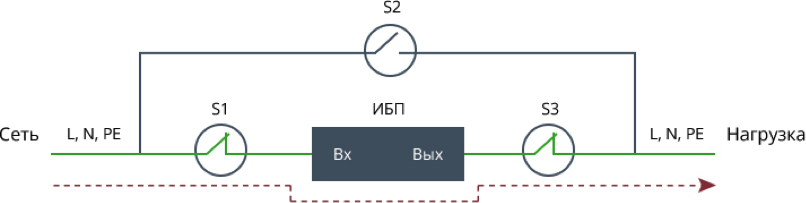

- режим ИБП: нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут).
Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

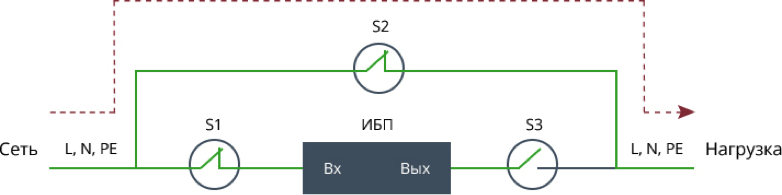

- режим СЕРВИС: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут).
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

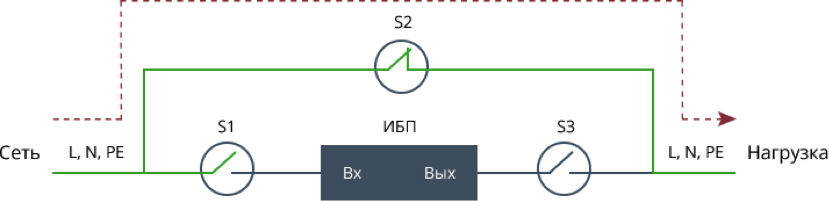

- режим ОБХОД: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты).
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.
Особенности
- «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).
- Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
- Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
- Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.
| Модель модуля внешнего байпаса серии EBM | для ИБП SR1106L и SR1110L | |
| EBM-10-RT | ||
| Общие характеристики | ||
|---|---|---|
| Исполнение | стоечное (Rack, 19'') | |
| Тип входной сети | однофазная, трехпроводная (L, N, PE) | |
| Номинальное входное напряжение, В | 220 | |
| Номинальная входная частота, Гц | 50 | |
| Время переключения (в режим ОБХОД), мс | 0 | |
| Светодиодные индикаторы (наличие напряжения), шт. | 5 | |
| Переключение режимов работы (ИБП, СЕРВИС, ОБХОД) | трехпозиционный многосекционный переключатель | |
| Коммутация нейтрального проводника | да | |
| Предохранитель для розеток IEC-320-C13 | 10 А | |
| Автомат входной цепи | С63 | |
| Механические характеристики | ||
| Габариты (ВxШxГ), мм | 133(3U)х483х170 | |
| Масса, кг | 4 | |
| Подключение | ||
| Тип разъема для подключения к сети переменного тока | клеммы (L, N, PE) | |
| Рекомендованный автомат на внешнем щите, мм2 | С80 | |
| Рекомендованное сечение кабеля, мм2 | 16 | |
| Тип разъема для подключения ко входу ИБП | клеммы (L, N, PE) (подключение производится с помощью кабеля Т – Т, входящего в комплект поставки модуля EBM) | |
| Тип разъема для подключения к выходу ИБП | клеммы (L, N) (подключение производится с помощью кабеля Т – Т, входящего в комплект поставки модуля EBM) | |
| Тип разъема для подключения нагрузки | IEC-320-C13 (6 шт.), клеммы (L, N, PE) | |
| Рекомендованное сечение провода подключения ЩСН | 10 мм2, автомат С63 | |
| Эксплуатационные характеристики | ||
| Диапазон рабочей температуры, 0С | от 0 до 50 | |
| Диапазон температуры хранения,0С | от -60 до 50 | |
| Относительная влажность, % | от 0 до 98 (без конденсата) | |
