Модуль внешнего байпаса EBM-10-WTL-1T
Модули внешнего байпаса Штиль серии EBM (External Bypass Module), разработанные для однофазных ИБП серии ST мощностью 6-10 кВА, предназначены для организации ручного, безразрывного переключения нагрузки с инвертора ИБП на входную сеть, что позволяет проводить настройку, сервисное обслуживание и замену источника бесперебойного питания без прекращения подачи электропитания к подключённому оборудованию. Модули внешнего байпаса серии EBM для данной серии ИБП выпускаются в настенном исполнении.

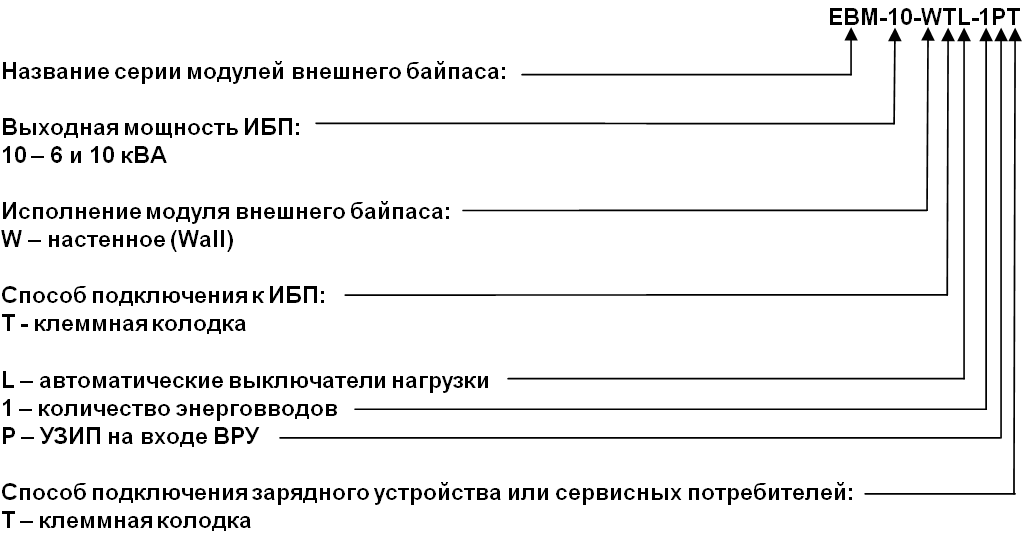

Модельный ряд модулей внешнего байпаса серии EBM для ИБП серии ST 6-10 кВА
| Модель ИБП Штиль серии ST | Модель модуля внешнего байпаса |
|---|---|
|
ST1106L, ST1106SL ST1110L, ST1110SL |
EBM-10-WTL-1T |
| EBM-10-WTL-1PT |
Описание режимов работы модулей внешнего байпаса серии EBM
Модуль внешнего байпаса серии EBM, разработанный для ИБП серии ST мощностью 6-10 кВА, предназначен для одиночной работы ИБП и имеет три режима работы: ИБП,СЕРВИС и ОБХОД, для каждого из которых характерно определённое состояние контактов S1, S2 и S3.

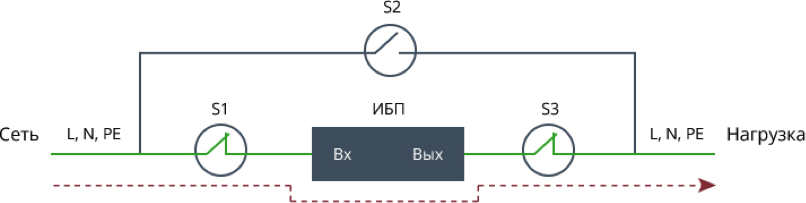

- режим ИБП: нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут).
Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

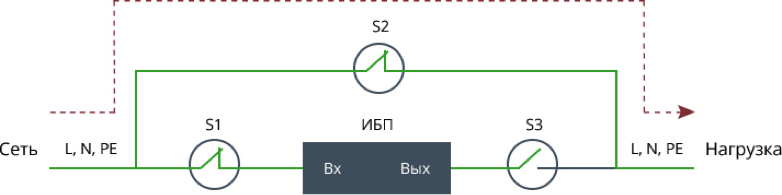

- режим СЕРВИС: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут).
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

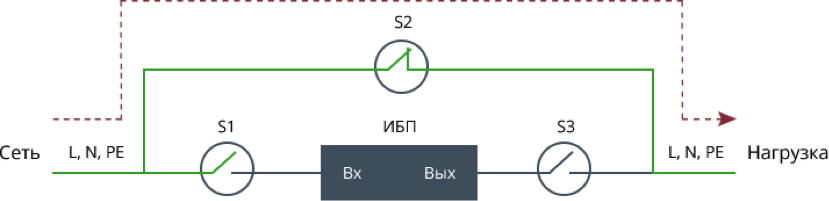

- режим ОБХОД: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты).
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.
Особенности
- «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).
- Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
- Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
- Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.
| Модель модуля внешнего байпаса серии EBM | для ИБП ST1106L/ ST1106SL и ST1110L/ ST1110SL | |
| EBM-10-WTL-1T | EBM-10-WTL-1PT | |
| Общие характеристики | ||
|---|---|---|
| Исполнение | настенное (Wall) | |
| Тип входной сети | однофазная, трехпроводная (L, N, PE) | |
| Номинальное входное напряжение, В | 220 | |
| Номинальная входная частота, Гц | 50 | |
| Время переключения (в режим ОБХОД), мс | 0 | |
| Светодиодные индикаторы (наличие напряжения), шт. | 5 | |
| Переключение режимов работы (ИБП, СЕРВИС, ОБХОД) | трехпозиционный многосекционный переключатель | |
| Коммутация нейтрального проводника | да | |
| Автомат входной цепи | С63 | |
| Механические характеристики | ||
| Габариты (ВxШxГ), мм | 470x470x170 | |
| Масса, кг | 8 | |
| Подключение | ||
| Входное подключение | клеммы (L, N, PE) | |
| Выходное подключение | автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6 | |
| Рекомендованный автомат на внешнем РЩ | С80, провод: 16 мм2 | |
| Эксплуатационные характеристики | ||
| Диапазон рабочей температуры, 0С | от 0 до 50 | |
| Диапазон температуры хранения,0С | от -60 до 50 | |
| Относительная влажность, % | от 0 до 98 (без конденсата) | |
