Модули внешнего байпаса EBM-10/31-RT

Модули внешнего байпаса Штиль серии EBM (External Bypass Module), разработанные для однофазных (трехфазный вход, однофазный выход) ИБП серии SR мощностью 10 кВА, предназначены для организации ручного, безразрывного переключения нагрузки с инвертора ИБП на входную сеть в обход ИБП, что позволяет проводить настройку, сервисное обслуживание и замену ИБП без прекращения подачи электропитания к подключённому оборудованию. Модули внешнего байпаса серии EBM для данной серии ИБП выпускаются в стоечном исполнении.

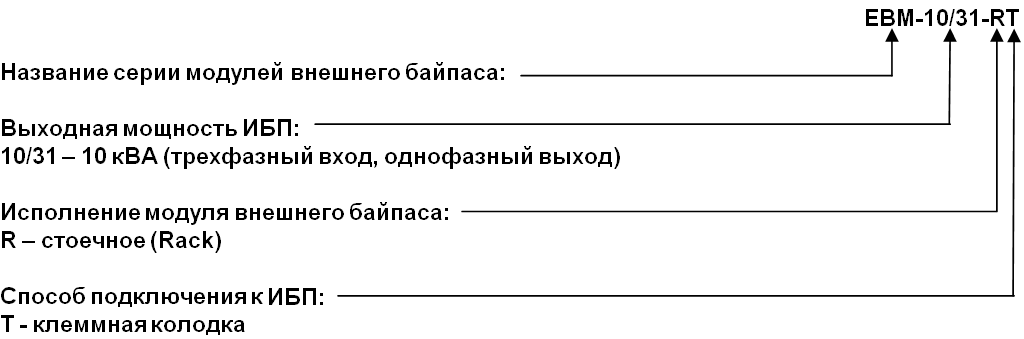

Модельный ряд модулей внешнего байпаса серии EBM для ИБП серии SR 10 кВА (3:1)

Описание режимов работы модулей внешнего байпаса серии EBM

Модуль внешнего байпаса разработан специально для ИБП с трехфазным входом и однофазным выходом, оснащенных отдельным вводом для подключения цепей байпаса, и имеет два независимыми ввода для подключения внешних источников питания (см. схемы ниже): «Сеть 1» подключается в цепи питания автоматического электронного байпаса ИБП, а «Сеть 2» подключается к цепи питания выпрямителей ИБП. При отсутствии необходимости в подключении двух внешних источников питания, между входами устанавливается перемычка L1-L1.

Модель EBM-10/31-RT имеет три режима работы: ИБП,СЕРВИС и ОБХОД, для каждого из которых характерно определённое состояние контактов S1, S2, S3 и S4.

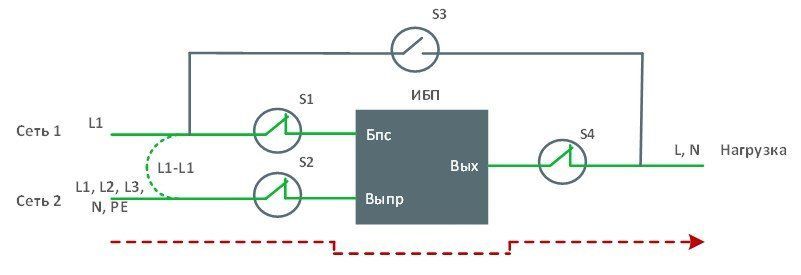

• режим ИБП: нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2 (контакты S1, S2, S4 замкнуты, а S2 разомкнут).

Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на Сеть 1.

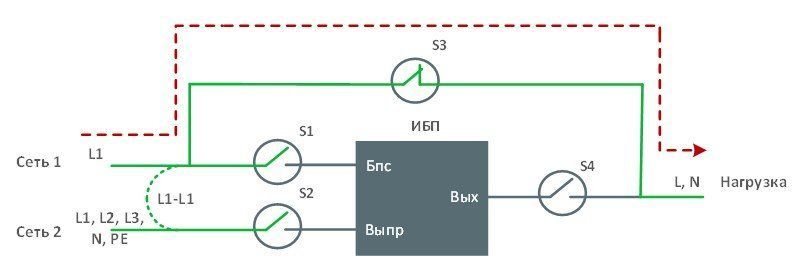

• режим СЕРВИС: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2. ИБП работает на холостом ходу (контакты S1, S2, S3 замкнуты, а S4 разомкнут).

Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

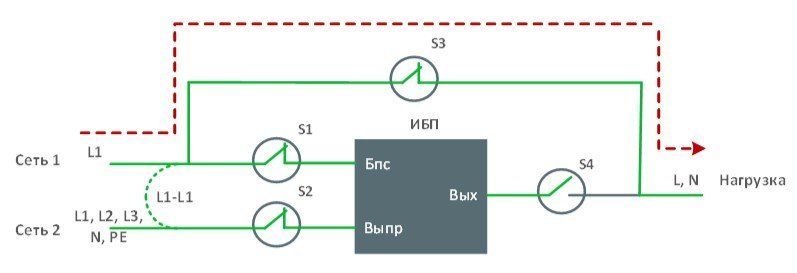

• режим ОБХОД: нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S3 замкнут, а S1, S2 и S4 разомкнуты).

Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Особенности

1. «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).
2. Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
3. Поддержка использования резервного независимого энерговвода, подключённого к отдельному входу автоматического байпаса ИБП.
4. Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
5. Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.
