Модульный инвертор напряжения Штиль PS 48-60/500К (I)

Инверторы «Штиль» PS 48-60/500К (I)

Линейка модульных инверторов «Штиль» с входным напряжением 48 В и 60 В и выходной мощностью 500 ВА (375 Вт) представлена двумя моделями: PS 48-60/500K (I) и PS 48-60/500K.

Данные устройства осуществляют преобразование входного постоянного напряжения 48 В и 60 В и входного переменного напряжения 220 В, 50 Гц (только модель PS 48-60/500K) в выходное стабилизированное синусоидальное напряжение 220 В 50 Гц и отлично подойдут для обеспечения качественной электроэнергией бытовых и промышленных приборов.

Отличительной особенностью данных решений является модульное строение и расширенный диапазон входного напряжения постоянного тока 40,5 В - 72 В.

Режимы работы

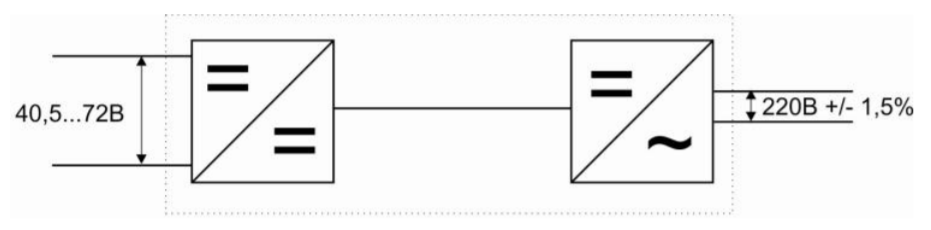

Модель PS 48-60/500K (I) поддерживает режим работы только от источника постоянного напряжения:

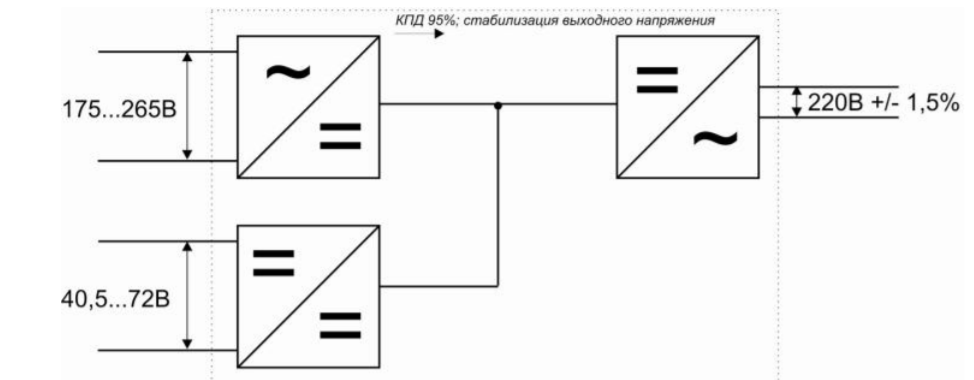

Модель PS 48-60/500K поддерживает два режима работы: от источника постоянного напряжения и от сети переменного тока (с функцией стабилизатора переменного напряжения):

Инвертор PS 48-60/500K работает в режиме стабилизации переменного напряжения, если характеристики сети входного переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения через DC-AC каскад. Переключение питания изделия от постоянного или переменного напряжения не отражается на форме выходного напряжения и производится за 0 мс.

Конструктивное исполнение

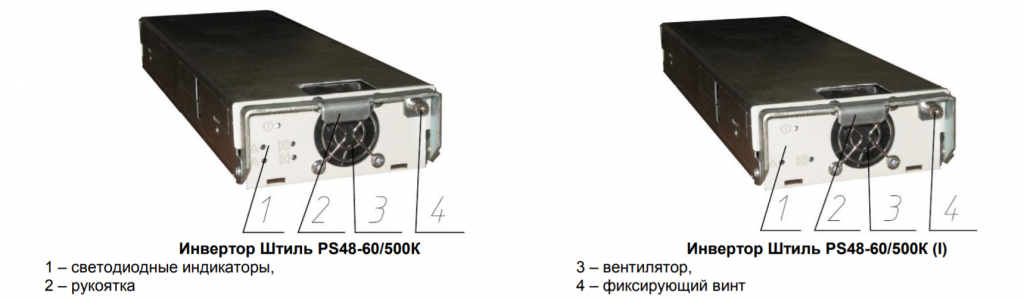

Изделия выполнены в виде функционально законченного модуля в металлическом корпусе высотой 1U шириной от 19” с принудительным охлаждением.

Установка

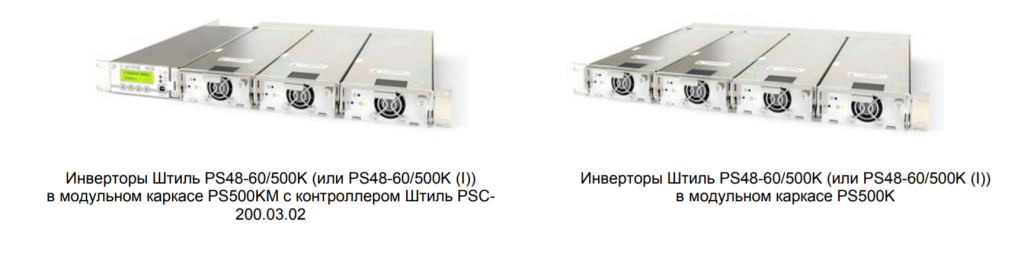

Инверторы данной серии могут быть установлены в модульные каркасы Штиль. Стандартный модульный каркас Штиль PS500К предназначен для установки в него до 4-х инверторов PS48-60/500К и PS48-60/500К (I). Модульный каркас Штиль PS500КM предназначен для установки в него до 3-х инверторов PS48-60/500К и PS48-60/500К (I) и контроллера Штиль PSC-200.03.02. Каркасы выполнен в виде законченного модуля в металлическом корпусе высотой 1U и поставляются отдельно по дополнительному заказу.

Параллельная работа

Обе модели поддерживают параллельную работу инверторов в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1. Максимальное количество подключаемых инверторов при параллельной работе – 32 шт.

Мониторинг

Изделия поддерживают локальный мониторинг за счёт "сухих" контактов и удаленный мониторинг с помощью контроллера Штиль серии PSC, подключение которого осуществляется по интерфейсу RS-485. Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах Штиль PS500КM или PS500К. Контроллер Штиль серии PSC обеспечивает дистанционный мониторинг состояния инверторов по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»), поставляется отдельно по дополнительному заказу.

Преимущества инверторов Штиль этой серии:

• Модульное строение;
• Возможность создания резервируемых конфигураций по схеме N+1 на базе модулей инверторов с «горячей» заменой;
• Возможность наращивания выходной мощности с помощью подключения дополнительных модулей инверторов (до 32 шт.);
• Синусоидальное выходное напряжение 220 В, 50 Гц;
• Поддержка двух режимов работы: от источника постоянного напряжения и от сети переменного тока (только для модели PS 48-60/500K);
• Стабилизация сетевого напряжения (только для модели PS 48-60/500K);
• Коррекция коэффициента мощности при работе от сети (только для модели PS 48-60/500K);
• Переключение питания изделия от постоянного или переменного напряжения производится за 0 мс (только для модели PS 48-60/500K);
• Высокая точность поддержания выходного напряжения при работе как от сети переменного тока, так и от источника постоянного напряжения: 220 В ± 1,5 %;
• Высокая точность поддержания выходной частоты: 50 Гц ± 0,1%;
• Малый коэффициент нелинейных искажений тока (до 1 % при линейной нагрузке);
• Высокая перегрузочная способность;
• КПД до 95% при работе от сети переменного тока и до 90% при работе от источника постоянного напряжения;
• Электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (напряжение входной сети за пределами диапазона 40,5-72 В);
• Ограничение пускового тока (плавный пуск);
• Малые искажения потребляемого тока, благодаря оригинальному алгоритму управления, позволяющему компенсировать гармонические колебания постоянного тока;
• Совместимость с нагрузками, потребляющими импульсный ток (с коэффициентом амплитуды до 3:1);
• Система охлаждения, оптимизированная для обеспечения наиболее эффективной работы вентиляторов и минимального шума;
• Мониторинг по «сухим контактам»;
• Удаленный мониторинг состояния изделия с помощью контроллера Штиль серии PSC (опция).
