Модульный инвертор напряжением Штиль PS 48-60/2000K (I)
Инверторы «Штиль» PS 48-60/2000K (I)
Линейка модульных инверторов «Штиль» с входным напряжением 48 В и 60 В и выходной мощностью 2000 ВА (1500 Вт) представлена двумя моделями: PS 48-60/2000K (I) и PS 48-60/2000K.
Данные устройства осуществляют преобразование входного постоянного напряжения 48 В и 60 В и входного переменного напряжения 220 В, 50 Гц (только модель PS 48-60/2000K) в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц и отлично подойдут для организации надежного электроснабжения оборудования связи и телекоммуникаций, электронной и электротехнической аппаратуры.
Отличительной особенностью данных решений является модульное строение и расширенный диапазон входного напряжения постоянного тока 40,5 В - 72 В.
Режимы работы

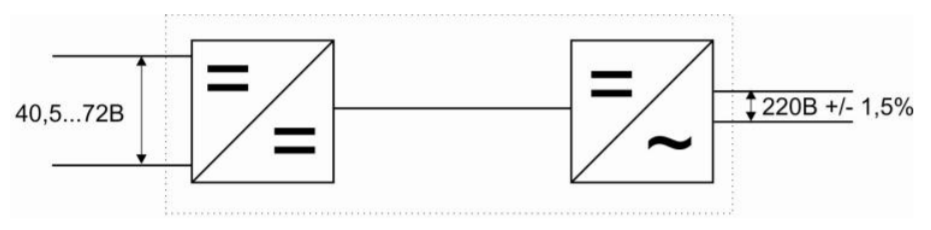

Модель PS 48-60/2000K (I) поддерживает режим работы только от источника постоянного напряжения:

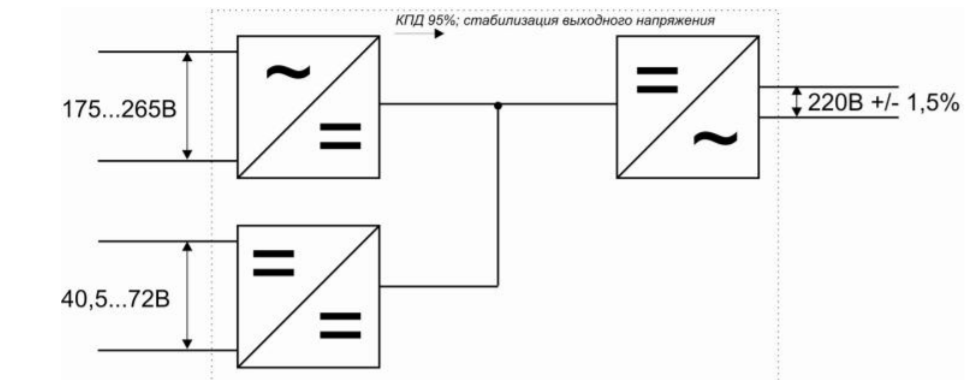

Модель PS 48-60/2000K поддерживает два режима работы: от источника постоянного напряжения и от сети переменного тока (с функцией стабилизатора переменного напряжения):
Инвертор PS 48-60/2000K работает в режиме стабилизации переменного напряжения, если характеристики сети входного переменного напряжения соответствуют предъявляемым требованиям. В случае несоответствия, происходит переключение на работу от источника постоянного напряжения через DC-AC каскад. Переключение питания изделия от постоянного или переменного напряжения не отражается на форме выходного напряжения и производится за 0 мс.

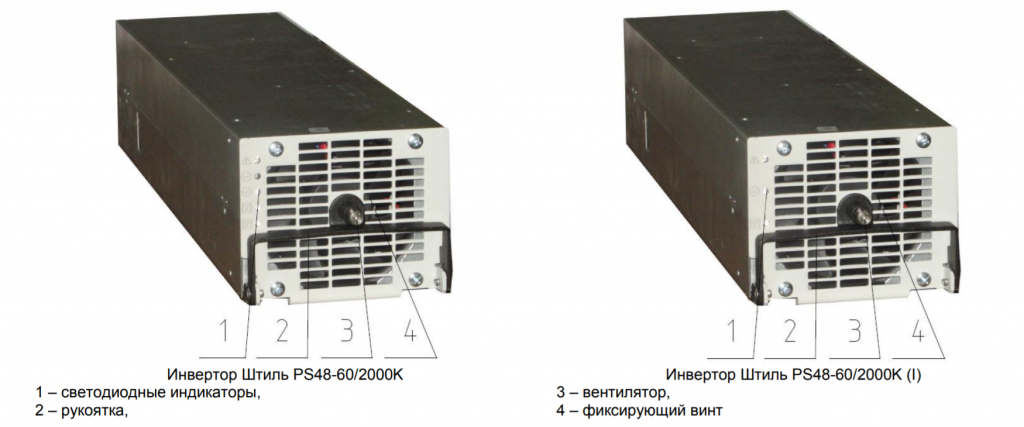

Конструктивное исполнение
Изделия выполнены в виде функционально законченного модуля в металлическом корпусе высотой 2U шириной от 19” с принудительным охлаждением.
Установка

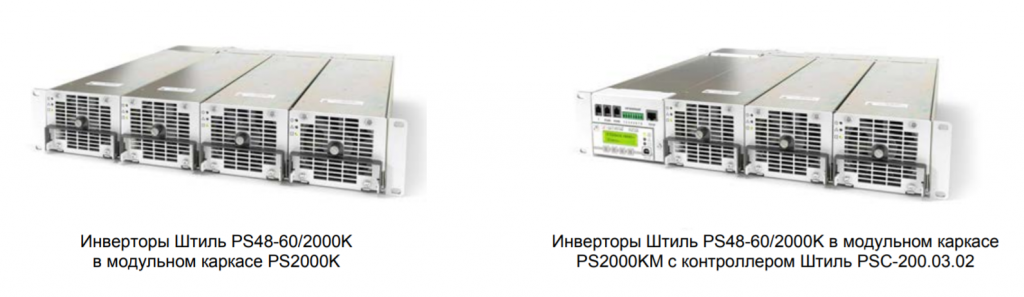

Инверторы данной серии могут быть установлены в модульные каркасы Штиль. Стандартный модульный каркас Штиль PS2000К предназначен для установки в него до 4-х инверторов PS48-60/2000К и PS48-60/2000К (I). Модульный каркас Штиль PS2000КM предназначен для установки в него до 3-х инверторов PS48-60/2000К и PS48-60/2000К (I) и контроллера Штиль PSC-200.03.02. Каркасы выполнены в виде законченного модуля в металлическом корпусе высотой 2U и поставляются отдельно по дополнительному заказу.
Параллельная работа
Обе модели поддерживают параллельную работу инверторов в составе инверторной системы для увеличения мощности или построения резервируемых конфигураций по схеме N+1. Максимальное количество подключаемых инверторов при параллельной работе – 32 шт.
Мониторинг
Изделия поддерживают локальный мониторинг за счёт "сухих" контактов и удаленный мониторинг с помощью контроллера Штиль серии PSC, подключение которого осуществляется по интерфейсу RS-485. Интерфейсы RS-485 и «сухие контакты» расположены на модульных каркасах Штиль PS1000КM или PS1000К.
Контроллер Штиль серии PSC обеспечивает дистанционный мониторинг состояния инверторов по интерфейсам USB (протокол «Штиль») и Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»), поставляется отдельно по дополнительному заказу.
Преимущества инверторов Штиль этой серии:
- Модульное строение;
- Возможность создания резервируемых конфигураций по схеме N+1 на базе модулей инверторов с «горячей» заменой;
- Возможность наращивания выходной мощности инверторной системы с помощью подключения дополнительных силовых модулей (до 32 шт.);
- Синусоидальное выходное напряжение 220 В, 50 Гц;
- Поддержка двух режимов работы: от источника постоянного напряжения и от сети переменного тока (только для модели PS 48-60/2000K);
- Стабилизация сетевого напряжения (только для модели PS 48-60/2000K);
- Коррекция коэффициента мощности при работе от сети (только для модели PS 48-60/2000K);
- Переключение питания изделия от постоянного или переменного напряжения производится за 0 мс (только для модели PS 48-60/2000K);
- Высокая точность поддержания выходного напряжения при работе как от сети переменного тока, так и от источника постоянного напряжения: 220 В ± 1,5 %;
- Высокая точность поддержания выходной частоты: 50 Гц ± 0,1%;
- Малый коэффициент нелинейных искажений тока (до 1 % при линейной нагрузке);
- Высокая перегрузочная способность;
- КПД до 95% при работе от сети переменного тока и до 90% при работе от источника постоянного напряжения;
- Электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (напряжение входной сети за пределами диапазона 40,5-72 В);
- Ограничение пускового тока (плавный пуск);
- Малые искажения потребляемого тока, благодаря оригинальному алгоритму управления, позволяющему компенсировать гармонические колебания постоянного тока;
- Совместимость с нагрузками, потребляющими импульсный ток (с коэффициентом амплитуды до 3:1);
- Система охлаждения, оптимизированная для обеспечения наиболее эффективной работы вентиляторов и минимального шума;
- Мониторинг по «сухим контактам»;
- Удаленный мониторинг состояния изделия с помощью контроллера Штиль серии PSC (опция).
Модель | PS 48-60/2000K (I) | PS 48-60/2000K |
---|---|---|
Выходная мощность, ВА/Вт | 2000/1500 | |
Исполнение | модуль высотой 2U шириной 1/4 от 19’’ | |
Поддержка режима работы от сети переменного тока (с функцией стабилизатора переменного напряжения) | нет | есть |
Входные характеристики | ||
Номинальное входное постоянное напряжение, В | 48, 60 | |
Рабочий диапазон входного постоянного напряжения, В | 40,5-72 | |
Нижний порог отключения нагрузки, В | 40,5 | |
Нижний порог подключения нагрузки, В | 42,5 | |
Верхний порог отключения нагрузки, В | 72 | |
Верхний порог подключения нагрузки, В | 69 | |
Максимальный входной ток, А | 42 | |
Плавный пуск | да | |
Входные характеристики напряжения при режиме работы от сети переменного тока | ||
Номинальное входное переменное напряжение, В | - | 220 |
Допустимый диапазон входного переменного напряжения, В | - | 175-265 |
Номинальная входная частота, Гц | - | 50 ± 2,5 |
Входной коэффициет мощности | 0,99 | |
Нижний порог отключения (переход на питание от источника постоянного напряжения), В | - | 160 |
Нижний порог включения (восстановление питания от сети переменного тока), В | - | 167 |
Верхний порог отключения (переход на питание от источника постоянного напряжения), В | - | 270 |
Верхний порог включения (восстановление питания от сети переменного тока), В | - | 263 |
Время переключения питания изделия от постоянного или переменного напряжения, мс | - | 0 |
Выходные характеристики | ||
Форма выходного сигнала | синусоида | |
Номинальное выходное напряжение при работе от источника постоянного напряжения, В | 220 (до 230 В, шаг 1 В) | |
Номинальное выходное напряжение при работе от сети переменного тока, В | - | 220 (до 230 В, шаг 1 В) |
Точность поддержания выходного напряжения при работе от источника постоянного напряжения, % | ±1,5 | |
Точность поддержания выходного напряжения при работе от сети переменного тока, % | ±1,5 | |
Номинальная выходная частота, Гц | 50 | |
Точность поддержания выходной частоты, % | ±0,1 | |
Максимальный выходной ток, А | 9,1 | |
Коэффициент искажения гармоник выходного напряжения, |
<= 1 % при линейной нагрузке, <=3% при нелинейной нагрузке | |
Крест-фактор | 3:1 | |
Перегрузочная способность (уровень нагрузки - в процентах от номинального значения) | до 105% - длительно, от 105% до 150% - 5 с последующим отключением | |
КПД при работе от источника питания постоянного тока с номинальным напряжением 48 В, % | >= 87 | |
КПД при работе от источника питания постоянного тока с номинальным напряжением 60 В, % | >= 90 | |
КПД при работе от входной сети переменного тока с номинальным значением напряжения 220 В, % | >= 95 | |
Защита | ||
Защита от перегрузка по выходу | электронная защита с автоматическим восстановлением | |
Защита от короткого замыкания | электронная защита с автоматическим восстановлением | |
Защита от перегрева | электронная защита с автоматическим восстановлением | |
Защита от неправильной полярности | электронная защита с автоматическим восстановлением | |
Защита от пониженного входного напряжения (<=40,5 В) | электронная защита c автоматическим восстановлением (включение при напряжении >= 42,5 В ) | |
Защита от повышенного входного напряжения (>=72 В) | электронная защита c автоматическим восстановлением (включение при напряжении <= 69 В) | |
Панель управления и интерфейсы | ||
Светодиодная индикация режимов работы | "общая авария", "режим DC/DC", "Вход DC не в норме" | "общая авария", "режим DC/DC", режим "АС/АС", "Вход DC не в норме", "Вход АC не в норме" |
Сухие контакты | есть, расположены на модульном каркасе | |
RS-485 | есть, расположен на модульном каркасе | |
Удаленный мониторинг (интерфейсы: USB, Ethernet) | производится с помощью контроллера Штиль серии PSC (опция) | |
Параллельная работа | есть, до 32 шт. | |
Подключение | ||
Входная сеть постоянного тока | через модульный каркас | |
Входная сеть переменного тока ~ 220 В 50 Гц | через модульный каркас | |
Нагрузка (выходные разъёмы) | через модульный каркас | |
Надежность и эксплуатационные характеристики | ||
Диапазон рабочей температуры, 0С | от +5 до +40 | |
Диапазон температуры хранения,0С | от -40 до +85 | |
Тип охлаждения | принудительное | |
Относительная влажность, % | от 0 до 90 (без конденсата) | |
Эквивалентный уровень акустических шумов, дБ | <=60 | |
Срок службы, лет | 20 | |
Срок хранения, лет | 2 | |
Степень защиты от пыли и влаги | IP20 | |
Наработка на отказ, ч | 200000 | |
Гарантия, мес | 24 | |
Механические характеристики | ||
Габариты (ВхШхГ), мм | 89х108х421 | |
Масса, кг | 4,5 | |
Стандарты и сертификаты | ||
Сертификаты РФ | Декларации о соответствии требованиям к оборудованию электропитания предприятий связи | |
Устойчивость к физическим воздействиям | в соответствии с ГОСТ 17516.1, группа М1: - синусоидальная вибрация в диапазоне частот от 5 до 35 Гц с максимальной амплитудой ускорения 5 м/с2 (0,5 g) | |
Безопасность | ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.2-75, ГОСТ 12.2.007.6-75 |
