Модульный трехфазный ИБП Штиль SM180

ИБП серии SM мощностью от 30 до 300 кВА напольного исполнения представляют собой модульные трехфазные on-line ИБП, спроектированные на основе самых современных принципов импульсной преобразовательной техники.

ИБП данной серии реализованы на базе силового модуля 30 кВА, модель SM180 имеет возможность установки до 6-ти таких модулей, а модель SM300 – до 10-ти. Мощность данных ИБП можно наращивать в процессе эксплуатации, добавляя дополнительные силовые модули в тот момент, когда потребуется подключение новых потребителей. Такой модульный принцип построения позволяет создавать наиболее оптимальные конфигурации модульных ИБП с учетом требований по схеме резервированию и возможного роста системы в будущем.

ИБП SM180 оптимальны для эксплуатации на особо важных объектах, таких как подстанции, центры обработки данных, центры управления сетями и информацией, идеально подходят для электроснабжения мощных промышленных нагрузок. Они обеспечивают комплексной защитой всю IT-структуру компании, в том числе и различное вспомогательное оборудование.

Системы бесперебойного питания, построенные на основе ИБП SM300, идеально подойдут для решения задач, связанных с качественным и надежным электроснабжением комплексов офисных зданий, торговых центров, ЦОД-ов, медицинских учреждений, центров управления сетями и другого критичных для бизнеса потребителей.

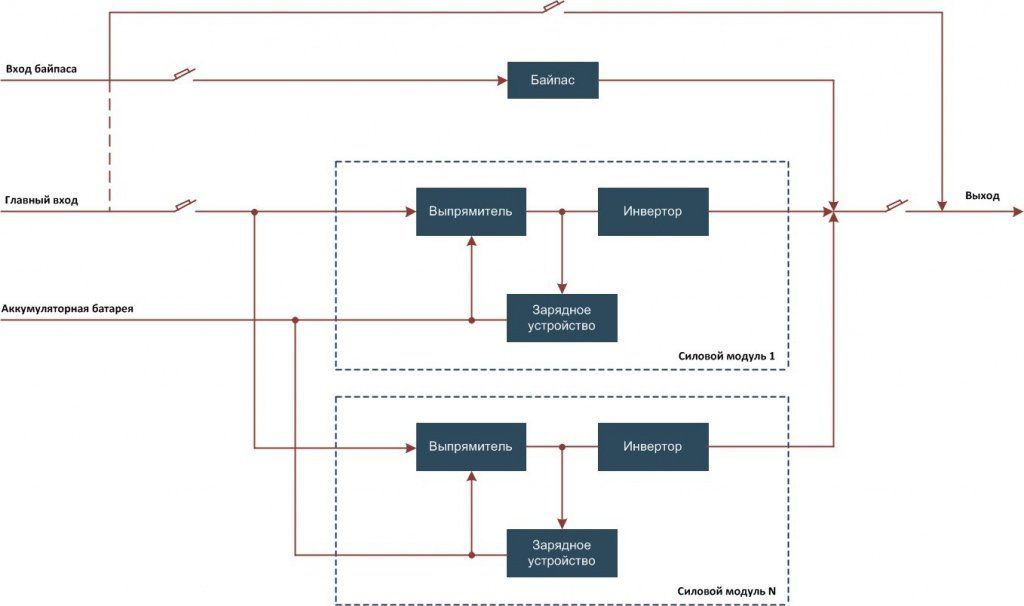

ИБП SM180 и SM300 не содержат встроенных аккумуляторных батарей (АБ), однако предоставляют широкие возможности по обеспечению долговременной автономной работы за счёт подключениявнешних АБ (см. структурную схему ниже). Их размещение, в зависимости от требуемого времени автономной работы, возможно, как в модульных батарейных стеллажах (серия MBS–Modular Battery Shelving), так и батарейных шкафах (серия BC – Battery Cabinet).

Резервирование входного питания за счёт отдельного ввода для автоматического электронного байпаса гарантирует высокую надежность питания ответственного оборудования, а возможность параллельного подключения до 3-х блоков ИБП предоставляет дополнительные возможности для наращивания выходной мощности и построения параллельных резервируемых конфигураций.

Высокая надежность

• «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 228-478 В;
• Корректор входного коэффициента мощности;
• Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
• Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
• Совместимость в работе с дизель генераторными установками (ДГУ) за счёт широкого диапазона входной частоты и входного напряжения;
• Высокая перегрузочная способность, что обеспечивает возможность защиты оборудования, потребляющего большие пусковые токи;

Функциональность

• Панель управления с цветным сенсорным ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
• Широкие возможности локального и удаленного мониторинга и управления ИБП:
  • Встроенная плата программируемых «сухих» контактов;
  • Порт RS-232 и RS-485 для мониторинга по протоколам Modbus RTU и Modbus ASCII;
  • Конфигурационный порт USB;
  • Интерфейс Ethernet (поддержка протоколов: SNMP/Web/Modbus TCP/Telnet/SSH/SMTP/ и др.) (опция);
  • Порт EPO для дистанционного аварийного отключения ИБП;
  • Система дистанционного контроля и управления множеством территориально разнесенных ИБП (опция);
• Возможность размещения внешних АБ как в модульных батарейных стеллажах, так и в батарейных шкафах;

Повышенная эксплуатационная готовность

• Возможность «горячей» замены силовых модулей;
• Возможность обеспечения оптимального времени автономной работы за счет подключения внешних АБ;
• Проведение тестов аккумуляторных батарей вручную или автоматически позволяет выявить неисправности в группе и принять профилактические меры;
• Полный набор функций контроля аккумуляторных батарей (мониторинг состояния, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
• Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока;
• Возможность создания резервируемых конфигураций по схеме N+X на базе силовых модулей и блоков ИБП;
• Возможность наращивания выходной мощности ИБП как с помощью подключения дополнительных силовых модулей, так и за счёт параллельного подключения блоков ИБП (до 3-х шт);
• Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
• Самодиагностика при запуске устройства и во время работы;
• Централизованный электронный байпас полной мощности;
• Отдельный ввод для автоматического электронного байпаса;
• Встроенный ручной технический байпас полной мощности для проведения настройки и сервисного обслуживания ИБП без прерывания питания нагрузки;
• Опциональная установка шкафа внешнего байпаса для проведения технического обслуживания и регламентных работ;

Энергоэффективная работа

• Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 1 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
• КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
• Широкий диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию аккумуляторных батарей, что продлевает срок их службы;
• Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
• Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.

Опции

1. Для удаленного мониторинга:

2. Для мониторинга АБ, «холодного» старта от АБ и термокомпенсации заряда АБ:

3. Для параллельной работы ИБП:

4. Для проведения технического обслуживания и регламентных работ:

5. Для размещения внешних аккумуляторных батарей:

6. Для защиты внешних аккумуляторных батарей:
