Установка питания PS24-0036 (от 300 до 900 Вт)
Компактная установка питания «Штиль» PS24-0036 предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В. Максимальный выходной ток устройства - 38,1 А, максимальная выходная мощность – 900 Вт.
Особенности конструкции

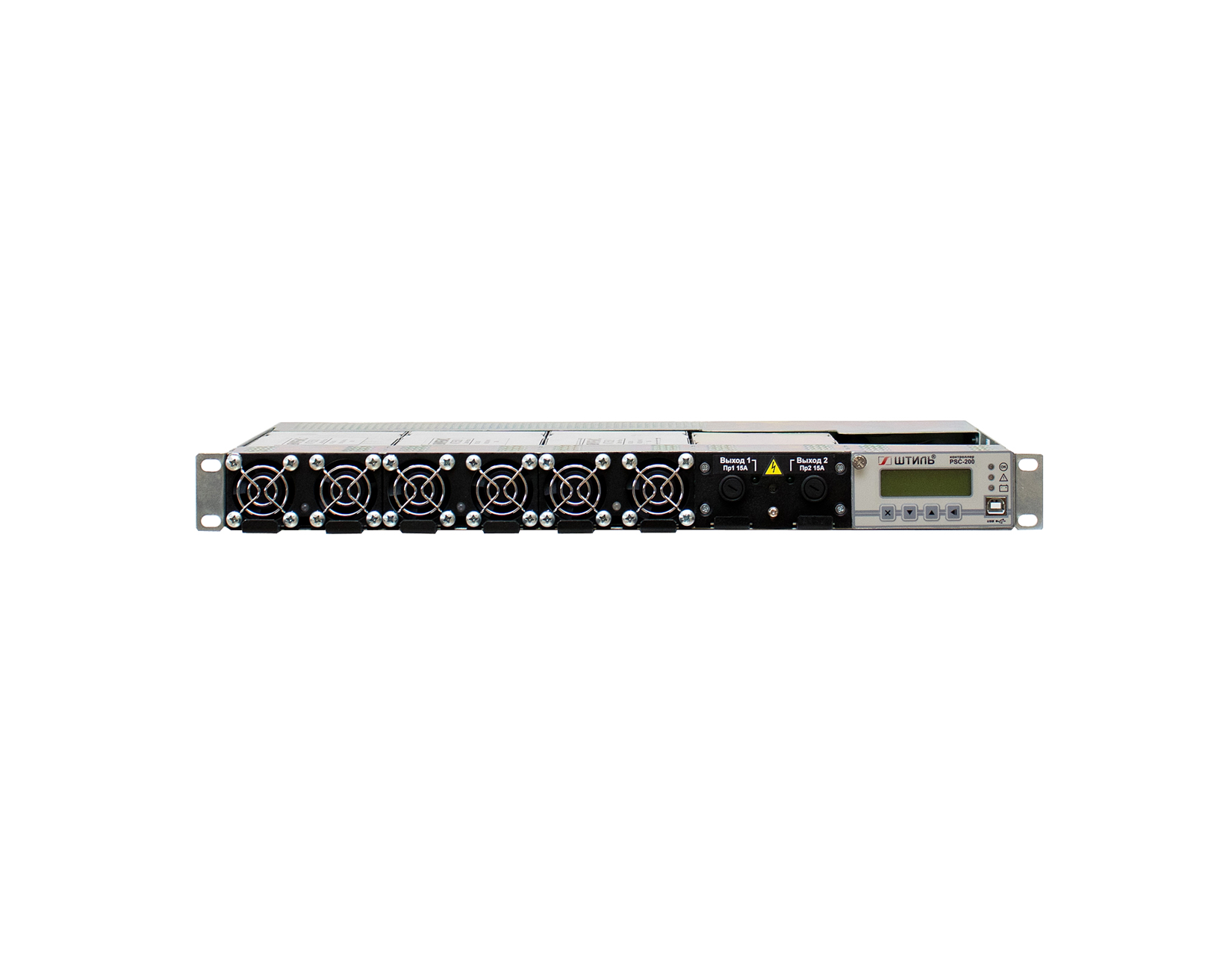

Установка питания PS24-0036 производится в виде 19-дюймовой корзины высотой 1U и предназначена для размещения в стойках и шкафах. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0036 обозначена в таблице ниже.
| Варианты исполнения установки питания PS24-0036 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
| PS24-0036 (1/0350-1U) | 1 | 12,7 | 305 | 5 |
| PS24-0036 (2/0350-1U) | 2 | 25,4 | 610 | 6,5 |
| PS24-0036 (3/0350-1U) | 3 | 38,1 | 915 | 8 |
В состав изделия помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер «Штиль» PSC-200 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Представленная модель установки питания «Штиль» PS24-0036 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 24 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей. Коммутация батареи с выходом осуществляется с помощью реле.
Отличные технические характеристики
- диапазон входного переменного напряжения – 90-276 В;
- диапазон выходного постоянного напряжения – 20-28 В;
- входной коэффициент мощности – 0,99 при 100% нагрузке;
- максимальный выходной ток – до 37,5 А;
- допустимый диапазон входной частоты 45-65 Гц;
- КПД – не менее 90%.
Функциональность и надёжность
- модульная конструкция (установка от 1 до 3 выпрямителей);
- «горячая» замена выпрямителей;
- защита от «глубокого» разряда и контроль температуры АБ;
- расширенный контроль и управление изделием и АБ;
- электронная система защиты c автоматическим восстановлением;
- срок службы – не менее 20 лет.
Общие
| Активная мощность, кВт | 0,9 |
| Форм-фактор | в стойку (компактные) |
| Страна производитель | Россия |
Входные характеристики
| Тип входной сети | однофазная сеть переменного тока |
| Номинальное входное переменное напряжение, В | 220 |
| Рабочий диапазон входного переменного напряжения, В | 90-276 (в диапазоне 90 - 175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх = 90 В) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Входной коэффициент мощности | 0,99 при 100% нагрузке, 0,95 при 50% нагрузке |
| Максимальный входной ток, А | 12,9 (при установке в изделие 3-х источников питания (выпрямителей)) |
Выходные характеристики
| Тип выходного напряжения | постоянное |
| Номинальное выходное напряжение постоянного тока, В | 24 |
| Диапазон выходного напряжения постоянного тока, В | 20-28 |
| Диапазон выходного напряжения при работе от АБ, В | 21-28 |
| Действующее значение пульсаций, мВ | не более 50 |
| Максимальный выходной ток, А | 38,1 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>175 В) |
| Порог срабатывания от перенапряжения на выходе, В | 35 |
| КПД, % | не менее 90 |
Аккумуляторные батареи (АБ)
| Наличие встроенных батарей | нет |
| Поддержка подключения внешних АБ | да |
| Функционал управления АБ | защита от «глубокого» разряда, контроль температуры (термокомпенсация) |
Защита
| Контакт заземления РЕ | да |
| Перегрев | защита c автоматическим восстановлением |
| Пониженное или повышенное входное напряжение | защита c автоматическим восстановлением |
| Номинал предохранителей защиты нагрузки, А | 16 |
| Номинал сетевого предохранителя, А | 20 |
| Количество подключаемых нагрузок с током нагрузки не более 12 А, шт. | 2 |
| Количество подключаемых нагрузок (не защищеных предохранителем), шт. | 1 |
| Номинал предохранителей защиты АБ, А | 50 |
Панель управления и интерфейсы
| Светодиодная индикация | индикация основных состояний изделия |
| USB | да |
| Ethernet | опция |
| RS-485 | да |
| «Сухие» контакты | общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения |
| Разъём датчика температуры | да |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +50 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Срок службы, лет | не менее 20 |
| Среднее время восстановления, ч | не более 1 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 44х483х350 |
| Высота установки в стойку, U | 1 |
| Масса, кг | не более 8 (при установке в изделие 3-х источников питания (выпрямителей)) |
| Цвет корпуса | серый |
